چگونه کابل ابزار دقیق را انتخاب کنیم؟

در اتوماسیون صنعتی و کنترل فرآیند، یکپارچگی داده ها از اهمیت بالایی برخوردار است. Instrumentation Cable سیستم مهمی است که سیگنال های ولتاژ پایین را از سنسورها به سیستم های کنترل حمل می کند. خرابی می تواند باعث خوانش نادرست، خاموش شدن یا حوادث ایمنی شود. انتخاب کابل صحیح یک تصمیم فنی است که نیاز به درک درستی سیگنال، عوامل محیطی و استانداردهای ساخت و ساز دارد. این راهنما چارچوبی را برای مهندسان فراهم می کند تا انتخابی آگاهانه داشته باشند.

آیا میدانستید؟

یک کابل ابزار دقیق محافظ می‌تواند ده‌ها سیگنال منحصربه‌فرد را حمل کند که هر کدام از دیگران محافظت می‌شوند. این اجازه می دهد تا سیستم های کنترل پیچیده با حداقل تعداد کابل اجرا شوند و پیچیدگی نصب و نقاط بالقوه خرابی را کاهش می دهد.

اصول اصلی: یکپارچگی سیگنال و ایمنی نویز

وظیفه اصلی کابل ابزار دقیق انتقال یک سیگنال تمیز و دقیق است. بزرگترین دشمن نویز الکتریکی یا تداخل الکترومغناطیسی (EMI) است. طراحی کابل بر محافظت از سیگنال های حساس در برابر نویز خارجی تمرکز دارد.

• The Threat of EMI/RFI: محیط‌های صنعتی دارای EMI از منابعی مانند درایوهای فرکانس متغیر (VFD)، موتورها و خطوط برق هستند. این نویز می تواند ولتاژهای ناخواسته را القا کند و سیگنال ها را خراب کند.
• نقش جفت های پیچ خورده: چرخاندن هادی ها به صورت جفت باعث ایجاد نویز القایی در هر دو سیم می شود. سپس این نویز توسط ورودی دیفرانسیل دستگاه دریافت کننده رد می شود. پیچش محکم‌تر باعث دفع بهتر نویز می‌شود.
• Grounding and Shielding: محافظ و زمین مناسب ضروری است. سپر باید به درستی خاتمه داده شود تا مسیری به زمین برای سر و صدای رهگیری فراهم شود. اتصال زمین نادرست می تواند مشکلات نویز را بدتر کند.

ساختارهای کلیدی کابل و انواع محافظ

عملکرد کابل با ساختار آن، به ویژه محافظ تعریف می شود. استراتژی های مختلف محافظ سطوح مختلفی از محافظت در برابر تداخل را ارائه می دهند.

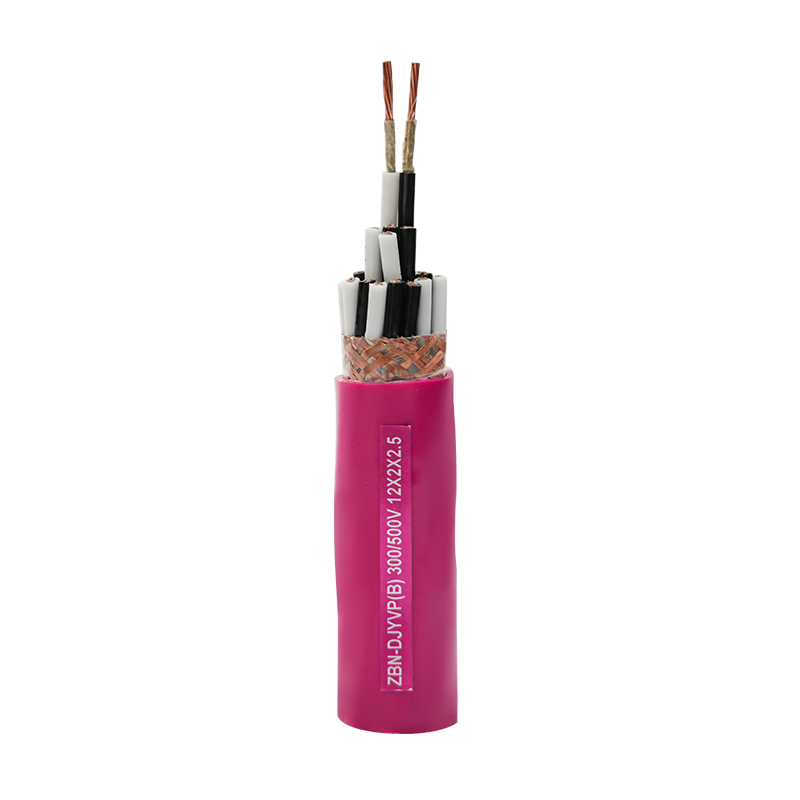

استاندارد طلایی: کابل ابزار دقیق محافظ

برای کاربردهای صنعتی، کابل ابزار دقیق محافظ یک ضرورت است. سپر به عنوان یک مانع عمل می کند، نویز خارجی را قطع می کند و آن را از هادی های سیگنال منحرف می کند. اثربخشی کابل به نوع محافظ و کیفیت آن بستگی دارد.

• Foil Shield: یک لایه نازک از نوار آلومینیومی پلی استر که پوشش 100٪ را فراهم می کند. در مسدود کردن نویز فرکانس بالا (RFI) عالی است و سبک وزن است.
• Braid Shield: توری بافته شده از رشته های مسی که محافظت فیزیکی و مسیری با مقاومت کم به زمین را ارائه می دهد. در مسدود کردن نویز با فرکانس پایین (EMI) موثرتر است.
• Foil/Braid Combination: رایج ترین و موثرترین محافظ. این پوشش 100% محافظ فویل را با مقاومت کم یک محافظ بافته ترکیب می کند و در برابر وسیع ترین طیف EMI/RFI محافظت می کند.

بر اساس برنامه، بین یک سپر کلی یا یک جفت سپر جداگانه انتخاب کنید. محافظ جفت جداگانه از تداخل بین جفت ها در یک کابل جلوگیری می کند.

برای سخت ترین محیط ها: کابل ابزار دقیق زرهی

هنگامی که کابل ها در معرض استرس مکانیکی مانند دفن یا ضربه قرار می گیرند، یک کابل ابزار دقیق برای محافظت از هادی ها و محافظ ها لازم است.

• Types of Armour: زره سیم فولادی (SWA) متداول است که از سیم های فولادی گالوانیزه برای محافظت عالی در برابر خرد شدن و ضربه تشکیل شده است.
• افزایش ایمنی و قابلیت اطمینان: زره یک سد محکم در برابر خرد شدن، سوراخ شدن و آسیب جوندگان ایجاد می کند و قابلیت اطمینان سیستم را افزایش می دهد.
• ملاحظات پایه: زره فلزی می تواند به عنوان یک هادی زمین اضافی عمل کند. خاتمه مناسب برای ایمنی و کاهش نویز بسیار مهم است.

در حالی که گران‌تر و انعطاف‌پذیرتر است، زره در جایی که آسیب مکانیکی ممکن است ضروری است.

کاربردهای تخصصی و ملاحظات مواد

کابل ها اغلب باید الزامات محیطی و ایمنی خاصی را برآورده کنند و استفاده از مواد تخصصی را برای ژاکت و عایق دیکته کنند.

برای مناطق بحرانی آتش: کابل ابزار دقیق مقاوم در برابر آتش

در ساختمان های عمومی، تونل ها و پالایشگاه ها، حفظ یکپارچگی مدار در هنگام آتش سوزی بسیار مهم است. یک کابل ابزار دقیق مقاوم در برابر آتش طوری طراحی شده است که در زمان قرار گرفتن در معرض آتش برای مدت زمان مشخصی کار کند و به سیستم های حیاتی اجازه عملکرد می دهد.

• فناوری بقا در آتش: از مواد تخصصی مانند نوار میکا استفاده می کند، یک عایق عالی در دماهای بالا، که توسط یک غلاف کم دود و هالوژن صفر (LSZH) محافظت می شود.
• Circuit Integrity: طبق استانداردهایی مانند IEC 60331، کابل ها برای حفظ یکپارچگی مدار برای مدت زمان مشخصی (مثلاً 1-3 ساعت) آزمایش و رتبه بندی می شوند.
• LSZH Properties: غلاف بیرونی دود غیر سمی بسیار کمی و بدون گازهای خورنده ساطع می کند که برای تخلیه ایمن و حفاظت از تجهیزات حیاتی است.

برای عملکرد برتر: کابل ابزار دقیق PUR

برای محیط های صنعتی خشن با روغن، مواد شیمیایی، اشعه ماوراء بنفش و سایش مکانیکی، کابل ابزار دقیق PUR برتر است. پلی اورتان (PUR) یک الاستومری با کارایی بالا است که دوام فوق العاده ای را ارائه می دهد.

• مقاومت استثنایی شیمیایی و روغنی: در برابر روغن ها، گریس ها و سوخت ها بسیار مقاوم است و برای ماشین آلات و کارخانه های پتروشیمی ایده آل است.
• چقرمگی مکانیکی برجسته: مقاومت برتر در برابر سایش، پارگی و ضربه در مقایسه با PVC. ایده آل برای خمش پویا یا اصطکاک ثابت.
• انعطاف پذیری و محدوده دما: در دماهای پایین انعطاف پذیر باقی می ماند و خواص را در محدوده وسیعی حفظ می کند.

اگرچه در ابتدا گران تر است، اما عمر طولانی تر آنها در محیط های خشن هزینه کل مالکیت کمتری را فراهم می کند.

ارزیابی تامین کننده: شریک شما در کیفیت و قابلیت اطمینان

عملکرد سیستم کنترل شما به کیفیت جزء بستگی دارد. انتخاب تامین کننده یک مشارکت است. یک تامین کننده با پایه تولید قوی و تعهد به کیفیت دارایی ارزشمندی است.

چرا برای نیازهای پیشرفته تولید خود با Jiangyin Huitong شریک شوید؟

فلسفه اصلی و برتری تولید Huitong مدلی را برای هر تامین کننده قطعات با کیفیت بالا ارائه می دهد. اصولی که Huitong را به یک رهبر تبدیل می کند، همان اصولی است که باید در تولید کننده کابل جستجو کنید.

• میراث نوآوری و دقت: ماموریت Huitong که در سال 1996 تأسیس شد، توسط بیش از 400 حق ثبت اختراع پشتیبانی می شود که نشان دهنده تعهد عمیق به تحقیق و توسعه و رویکرد آینده نگر است.
• کیفیت ساخت سازش ناپذیر: سرمایه‌گذاری در تجهیزات کلاس جهانی مانند مراکز ماشین‌کاری ژاپنی MAZAK و لیزرهای TRUMPF آلمان نشان‌دهنده تعهد به دقت است و اطمینان می‌دهد که قطعات با تلورانس‌های دقیق ساخته شده‌اند.
• پشتیبانی قوی و دسترسی جهانی: Huitong با یک انبار عظیم و یک شبکه خدماتی که بیش از 10 کشور را در بر می گیرد، اهمیت پشتیبانی پس از فروش را درک می کند، که نشانه یک شریک واقعی است.

نتیجه گیری: یک انتخاب استراتژیک برای یکپارچگی سیستم

انتخاب کابل ابزار دقیق نیاز به درک نیازهای الکتریکی، مکانیکی و محیطی برنامه شما دارد. با در نظر گرفتن مواد محافظ، زره و ژاکت، دقت، ایمنی و قابلیت اطمینان سیستم را تضمین می کنید. با جستجوی تامین کننده ای که تجسم نوآوری، دقت و پشتیبانی مشتری باشد، روی یکپارچگی طولانی مدت عملیات خود سرمایه گذاری می کنید.

سوالات متداول

تفاوت بین کابل ابزار دقیق و کابل کنترل چیست؟

تفاوت اصلی نوع سیگنال و ساختار آن است. کابل‌های ابزار دقیق سیگنال‌های آنالوگ حساس و ولتاژ پایین (مثلاً 4-20 میلی‌آمپر) را حمل می‌کنند و تقریباً همیشه دارای جفت‌های پیچ خورده محافظ جداگانه هستند. کابل‌های کنترل سیگنال‌های دیجیتال با ولتاژ بالاتر (مثلاً 24 ولت DC) را برای کارکرد موتورها و رله‌ها حمل می‌کنند و معمولاً جفت‌های محافظ جداگانه ندارند.

چه زمانی باید از یک جفت محافظ جداگانه در مقابل یک سپر کلی استفاده کنم؟

هنگام اجرای چندین سیگنال حساس در یک کابل برای جلوگیری از تداخل، از جفت های محافظ جداگانه استفاده کنید. هنگامی که همه جفت‌ها سیگنال‌هایی را حمل می‌کنند که در برابر تداخل مصون هستند، یا زمانی که فقط باید بسته را در برابر نویز خارجی محافظت کنید، از یک محافظ کلی استفاده کنید. برای کنترل فرآیند حیاتی، جفت های محافظ جداگانه انتخاب استاندارد هستند.

چرا کابل های مقاوم در برابر آتش بسیار گران تر هستند؟

هزینه بالا به دلیل مواد تخصصی و آزمایش های دقیق است. جزء کلیدی نوار میکای گران قیمت است. کابل همچنین باید تحت آزمایش های شخص ثالث گسترده ای قرار گیرد تا گواهی شود که می تواند یکپارچگی مدار را برای مدت زمان مشخصی در آتش سوزی حفظ کند، طبق استانداردهایی مانند IEC 60331.

آیا می توانم کابل های ابزار دقیق و برق را در یک کانال یا سینی اجرا کنم؟

اکیداً توصیه نمی شود. اجرای کابل های سیگنال ولتاژ پایین در کنار کابل های برق فشار قوی منبع عظیمی از EMI ایجاد می کند که می تواند سیگنال ها را خراب کند. بهترین روش جداسازی آنها با استفاده از سینی ها یا مجراهای مجزا و حفظ حداقل فاصله جدایی است که توسط کدها تعریف شده است.

"سه گانه" یا "سه" در کابل ابزار دقیق به چه معناست؟

"سه گانه" یا "سه گانه" گروهی از سه هادی است که به هم پیچیده شده اند. این معمولاً برای مدارهای سیگنال RTD 3 سیمه استفاده می شود که برای جبران دقیق دما به سه سیم نیاز دارند. سه هادی در یک سه گانه با هم به عنوان یک واحد محافظت می شوند تا از سیگنال در برابر نویز محافظت کنند.
